10噸一體化污水處理設備

一、工程概況

(1)設計規模:10噸/天。

(2)進出水水質

10噸一體化污水處理設備，進水為居民生活污水,工業廢水不得接入。污水處理廠出水水質執行《農村生活污水處理設施水污染排放標準》(DB351869-2019)二級A標準。餐飲污水需進行隔油處理后方可進入本處理系統,其他未列明指標須符合《污水排入城鎮下水道水質標準》(GB/T31962-2015)。

二、采用的主要規范、標準

《室外排水設計標準》(GB50014-2012)

《城鎮給水排水技術規范》(GB50788-2012)

《建筑給水排水設計標準》(GB50015-2019)

《農村生活污水處理工程技術標準》(GB/T51347-2019)

《城鎮污水處理廠污染物排放標準》(GB18918-2002)

《污水排入城鎮下水道水質標準》(GB/T31962-2015)

《給水排水工程管道結構設計規范》(GB50332-2002)

《給水排水構筑物工程施工及驗收規范》(GB50141-2008)

《給水排水管道工程施工及驗收規范》(GB50268-2008)

《埋地塑料排水管道工程技術規程》(CJJ143-2010)

《砌體結構工程施工質量驗收規范》(GB50203-2011)

《風機、壓縮機、泵安裝工程施工及驗收規范》(GB50275-2010)

《起重設備安裝工程施工及驗收規范》(GB50278-2010)

三、工藝單元說明

(1)一體化調節池:來水水量和水質都是隨時間變化的,為保證后續處理系統的正常運行,降低運行負荷,需要對污水的水量和水質進行調節,調節池內設置潛污泵,以額定流量將污水提升至后續一體化污水處理設備，集成有提籃格柵、污泥池。

(2)一體化污水處理設備:設備內部集成了好氧池、二沉池、混凝沉淀池。通過生物處理、化學除磷,能同時對有機物、氨氮、總氮、總磷有效降解,使出水達標排放。

(3)設備產生的剩余污泥排入污泥池內,污泥經重力濃縮后,上清液回流入調節池,濃縮污泥定期外運處理。

四、工藝參數

10噸一體化污水處理設備主要工藝參數如下：

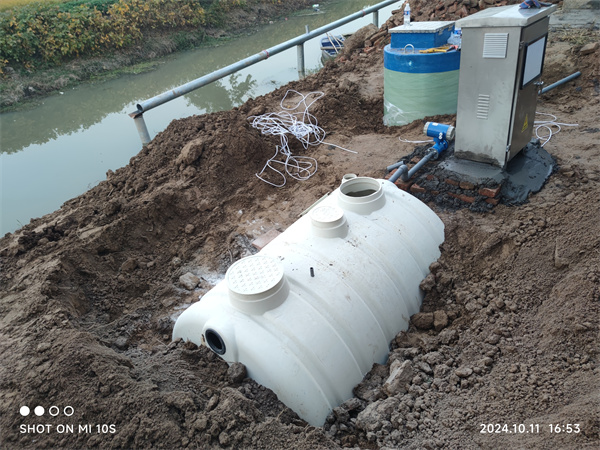

(1)一體化調節池(格柵井、污泥池一體):

總尺寸:φ1500×4500mm,結構形式:玻璃鋼材質

調節池停留時間:12h,污泥儲存時間:20d

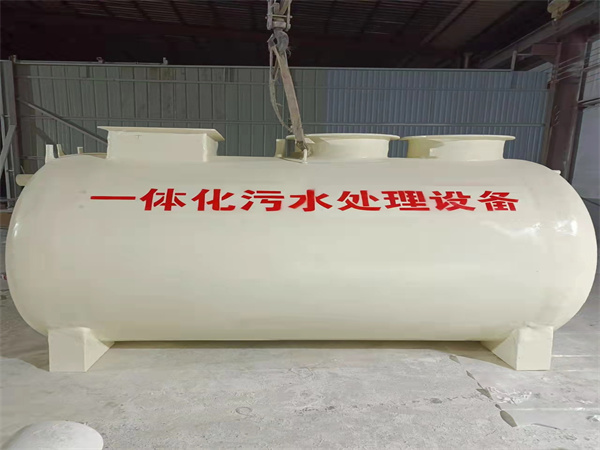

(2)一體化污水處理設備

尺寸:φ2000×2900mm,結構形式:一體化污水處理設備為玻璃鋼材質、設備基礎為鋼筋混凝土結構

總停留時間:16.8h,生化段停留時間:11.1h,沉淀段停留時間:5.5h

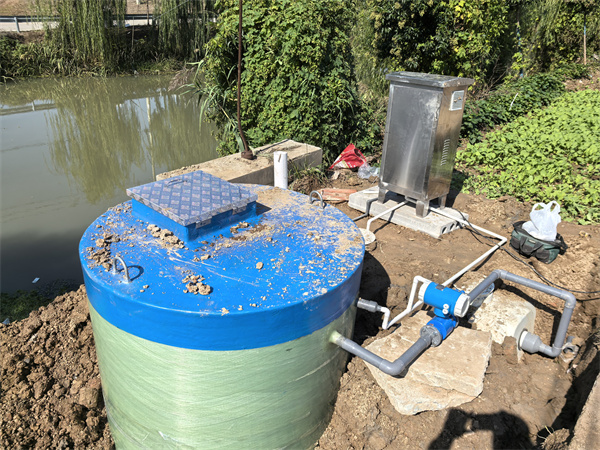

(3)流量計井

尺寸:0.75×0.75×0.70m,結構形式:磚混,配套分體式電磁流量計

(4)取樣井

尺寸:0.65×0.65×0.90m,結構形式:磚混

(5)除磷藥劑投加裝置

單套配置100L儲藥桶1個和Q=1L/h,P=30W加藥泵1臺,浮球開關1個。共1套。

五、其它注意事項

(1)本設計農戶的廁所污水或公廁的污水需經過化糞池預處理后方可進入本處理系統,餐飲污水需進行隔油處理達到《污水排入城鎮下水道水質標準》后方可進入本處理系統。

(2)施工時各專業圖紙配套使用,各專業圖紙之間如有差異,需經過設計人員確認方可施工。

(3)施工及驗收按照國家現行有關規程、規范辦理。
